0.4rpm herkömmliche schweißende Drehtabelle, SKF, das Rohr-Stellwerk für Schweißen trägt
1set
MOQ
Negotiable
Preis
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: weldsuccess
Zertifizierung: CE,ISO9000
Modellnummer: HB-Reihe
Soem: Annehmbar
Markieren:

0.4rpm

,

das Drehtabelle schweißt

,

Herkömmliche schweißende Drehtabelle

Zahlung und Versand AGB
Verpackung Informationen: Mainframe nackt im Behälter und in elektrischem Steuerteil verpackt in der Sperrholzkiste dann im Be
Lieferzeit: 25-35 Tage
Zahlungsbedingungen: TT/LC
Versorgungsmaterial-Fähigkeit: 20sets/month.
Preisbedingungen: UHRKETTE (Shanghai) oder CIF (genannt Hafen)
Technische Daten
Neigungswinkel: 0°-120°
Max Load: 2000kg
Umdrehungsgeschwindigkeit: 0,09--0.9rpm
Neigungsgeschwindigkeit: 0.4rpm
Rotationsleistungsstärke: 1.1kw
Bewertete Exzentrizität: 250mm
Neigungsleistungsstärke: 1.5kw
Bewertete Schwerkraft-Mitte: 300mm
Worktabledurchmesser: ¢1200mm
Produkt-Beschreibung

Herkömmliches schweißendes automatisches SKF Herumdrehendrehlager der Stellwerk-





Schnelle Details



  • Herkömmliche schweißende Drehstellwerke haben allgemeine Anwendungen im Handbuch und im automatischen Schweißen von Umfangsnähten und in der genauen Positionierung von Werkstücken;
  • Freie Stellung, robust alle Stahlherstellung;
  • Völlig maschinell bearbeitete Drehscheibe von verschiedenen Größen mit dem Zentrieren von Nuten und von T-Schlitzen;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Die Hand, die mit Forward&Reverse-Rotation hängend sind, die Neigung UP&DOWN und der Geschwindigkeitspotentiometer sind Standard;



1. Einleitung



Herkömmliche schweißende Stellwerke sind für Höchstlaste von 100KG zu 2,000KG haben allgemeine Anwendungen im Handbuch und im automatischen Schweißen von Umfangsnähten und in der genauen Positionierung von Werkstücken bestimmt, und weitgehend zugetroffen im Druckbehälter, in der Metallurgie, in der Energie, in der chemischen Industrie, im Metallbau und in anderen Linien.

Wir stellen auch maßgeschneiderte schweißende Stellwerke entsprechend Ihren speziellen Anforderungen zur Verfügung.



2. Hauptparameter



Modell

HB1

HB3

HB6

HB12

HB20

Maximale ladende Kilogramm

100

300

600

1.200

2.000

Bewertete Exzentrizität Millimeter

100

150

150

200

250

Bewerteter Schwerpunkt Millimeter

150

200

250

250

300

Worktabledurchmesser Millimeter

Φ400

Φ600

Φ800

Φ1000

Φ1200

Neigungswinkel

0°~120°

0°~120°

0°~120°

0°~120°

0°~120°

Umdrehungsgeschwindigkeit U/min

0.1-1

0.1-1

0.1-1

0.1-1

0.09-0.9

Kippen Sie Geschwindigkeit U/min

2

0,9

0,8

0,5

0,4

Rotationsleistungsstärke Kilowatt

0,06

0,37

0,37

0,75

1,1

Kippen Sie Leistungsstärke Kilowatt

0,18

0,37

0,55

1,1

1,5

Maximaler Rotationsdurchmesser des Werkstückes in 90° Millimeter

600

1000

1500

1570

1900

Mit Erde bedecken von Amperen A

1000

1000

1000

1000

1000

Großrechnerlänge Millimeter

740

930

1200

1400

1700

Großrechnerhöhe Millimeter

420

700

900

1000

1200

Großrechnerbreite Millimeter

527

820

800

1000

1200

Stromversorgung

380V 50HZ 3P oder maßgeschneidertes

Sind oben unsere Standardmodelle und Parameter, und es kann auf Anfrage entworfen sein und hergestellt werden.



*We behalten sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.



3. Hauptmerkmale



Die Standardmodelle unserer herkömmlichen schweißenden Drehstellwerke haben die folgenden Eigenschaften:

  • Freie Stellung, robust alle Stahlherstellung;
  • Variable Geschwindigkeitstabellenrotation gesteuert durch Inverter;
  • Motor mit Bremse;
  • Völlig maschinell bearbeitete Drehscheibe von verschiedenen Größen mit dem Zentrieren von Nuten und von T-Schlitzen;
  • Strahlenenbehandlung zu den schweißenden Hauptteilen vor Malerei;
  • Alle Bewegungsteile haben Schmiersystem;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Handanhänger mit Forward&Reverse-Rotation, Neigung UP&DOWN und Geschwindigkeitspotentiometer arestandard;
  • Leistungsfähige eingebaute Erdung;
  • Kranöse auf der Basis des Rollenbetts;
  • Fußschalter (Anmerkung: für HB20 ist Fußpedal eine Wahl.);
  • Standardfarbe:
  •



Zusatzeinrichtungen:



  • Quadratischer Worktable;
  • Erweiterungsarme;
  • Zusätze des umfangreichen Systems wie Dreikieferklemmen;
  • Schnittstelle zur integralen Steuerung mit schweißendem column&boom;



4. Versorgungsstrecke



  • Schweißendes Stellwerk (einschließlich Maschinenrahmen, Worktable, usw.)          1set
  • Elektrisches Kontrollsystem [einschließlich 1-teiliges des elektrischen Schaltschrankes, 1-teilig vom Fernsteuerungskasten und vom Pedal mit Kabel jede 6m (kein Fußpedal für HB20)]                                                          1set
  • Technische Dokumente (mit manuellem Buch, Übereinstimmungszertifikat, Ladeliste, usw.)                1set



5. Bezugszeichnung



0.4rpm herkömmliche schweißende Drehtabelle, SKF, das Rohr-Stellwerk für Schweißen trägt 0

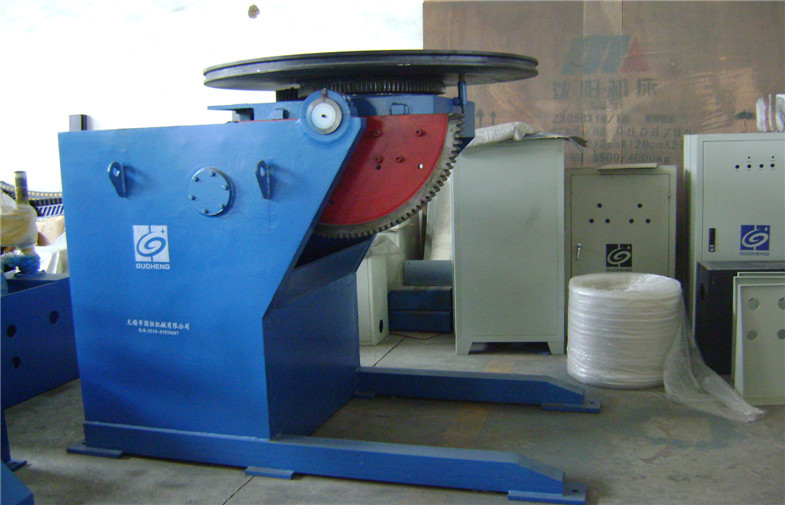

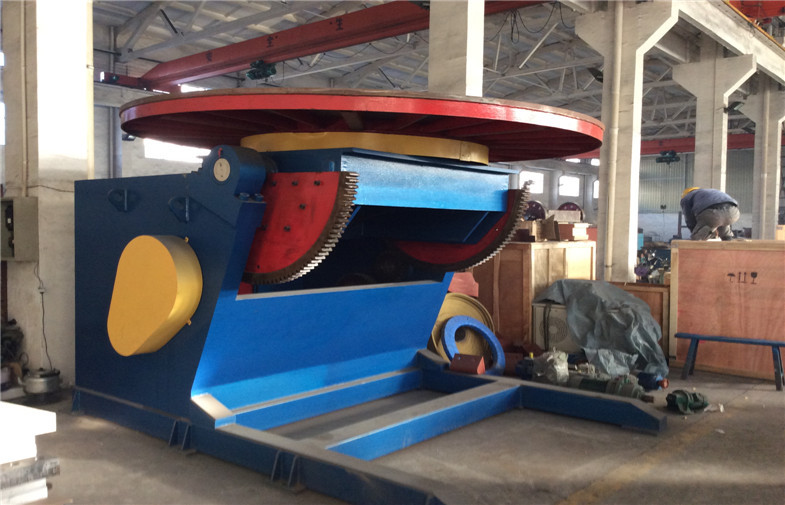

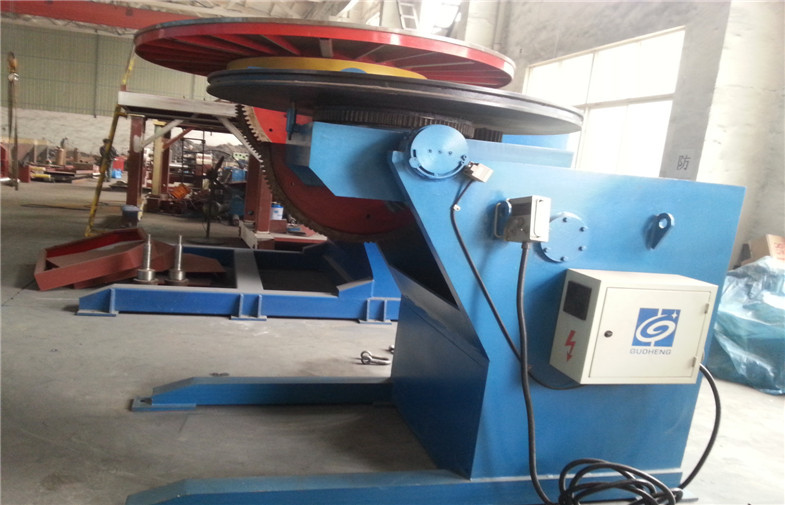

6. Bezugsfoto



0.4rpm herkömmliche schweißende Drehtabelle, SKF, das Rohr-Stellwerk für Schweißen trägt 1



7. relativer Vorteil



  • ISO9000&CE bestätigte;
  • Berufs- und erfahrenes Ingenieurteam, zum des modernen Entwurfs über Struktur sicherzustellen und elektrisch;
  • Erfahren und Facharbeiter, um sich für jeden Arbeitsablauf vom Material, das, Schweißen zu interessieren, reibend zum Schluss schneidet
  •
  • Versammlung und Prüfung, zum der hohen Maschinenqualität sicherzustellen;
  • Berufs- und erfahren das Kundendienstteam, zum schnelles und satisfiedinstallation zu garantieren,
  •
  • Beauftragung oder Service;
  • Optimale Materialien und Outsourcinge, zum der besten Leistung sicherzustellen;
  • Beauftragung und Prüfung vor Lieferung;
  • Betriebsaufsicht wird angeregt;
