150mm schweißende Stellwerke 600KG schnelle Drehklemme/Clamper
1set
MOQ
Negotiable
Preis
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: weldsuccess
Zertifizierung: CE
Modellnummer: HB6
Markieren:

Schweißende Drehstellwerke 600KG

,

150mm schweißende Drehstellwerke

,

Drehendes schweißendes Stellwerk der schnellen Klemme

Zahlung und Versand AGB
Verpackung Informationen: Seetaugliche Verpackung
Lieferzeit: 15days
Versorgungsmaterial-Fähigkeit: 50SETS/MONTH
Technische Daten
Name: Schweißendes Drehstellwerk
Modell: HB6
Max Rotation und Kippen-Kapazität: 600KG
Bewertete Exzentrizität Millimeter: 100mm
Bewerteter Schwerpunkt Millimeter: 150mm
Anwendbare Industrien: Metallherstellung, Stahlarbeiter, maschinelle Bearbeitung, Roboter, Schweißen, usw.
Produkt-Beschreibung

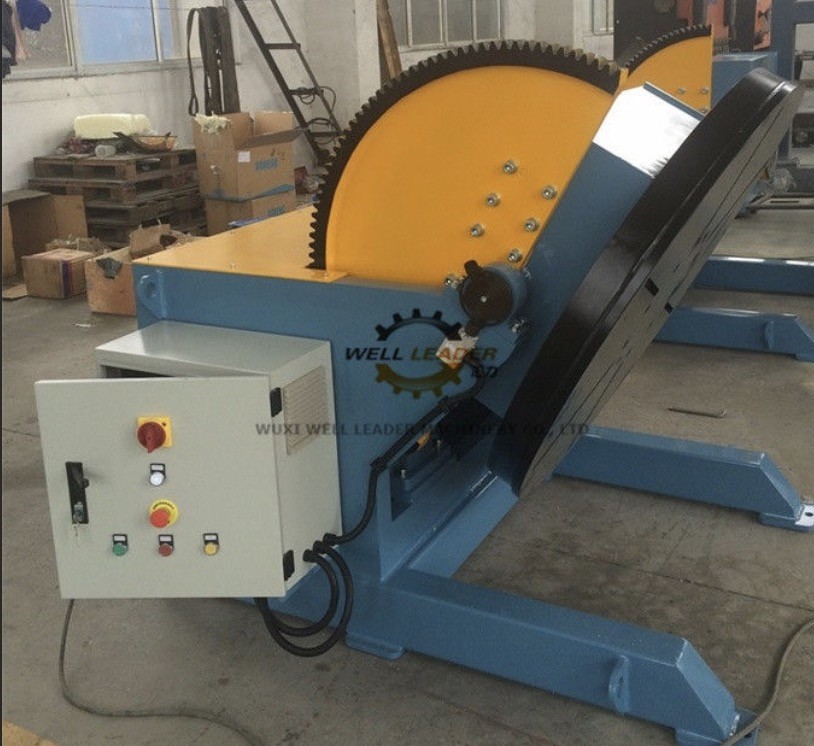

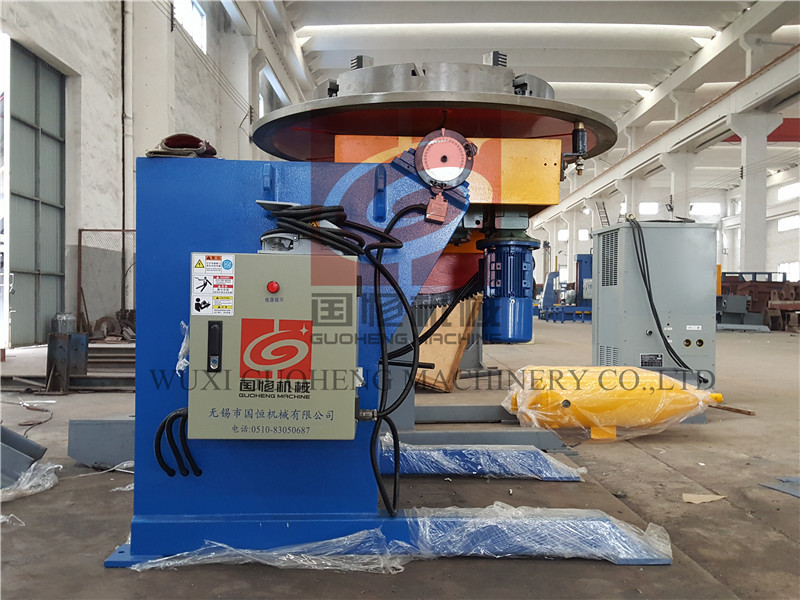

Schweißendes Drehstellwerk 600KG mit schneller Klemme/Clamper, Drehstellwerke



Schnelle Details



  • Herkömmliche schweißende Drehstellwerke haben allgemeine Anwendungen im Handbuch und im automatischen Schweißen von Umfangsnähten und in der genauen Positionierung von Werkstücken;
  • Freie Stellung, robust alle Stahlherstellung;
  • Völlig maschinell bearbeitete Drehscheibe von verschiedenen Größen mit dem Zentrieren von Nuten und von T-Schlitzen;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Handanhänger mit Forward&Reverse-Rotation, Neigung UP&DOWN und Geschwindigkeitspotentiometer sind- Standard;



1. Einleitung



Herkömmliche schweißende Stellwerke sind für Höchstlaste von 100KG zu 2,000KG haben allgemeine Anwendungen im Handbuch und im automatischen Schweißen von Umfangsnähten und in der genauen Positionierung von Werkstücken bestimmt, und weitgehend zugetroffen im Druckbehälter, in der Metallurgie, in der Energie, in der chemischen Industrie, im Metallbau und in anderen Linien.

Wir stellen auch maßgeschneiderte schweißende Stellwerke entsprechend Ihren speziellen Anforderungen zur Verfügung.



2. Hauptparameter



Modell HB1 HB3 HB6 HB12 HB20
Maximale ladende Kilogramm 100 300 600 1.200 2.000
Bewertete Exzentrizität Millimeter 100 150 150 200 250
Bewerteter Schwerpunkt Millimeter 150 200 250 250 300
Worktabledurchmesser Millimeter Φ400 Φ600 Φ800 Φ1000 Φ1200
Neigungswinkel 0°~120° 0°~120° 0°~120° 0°~120° 0°~120°
Umdrehungsgeschwindigkeit U/min 0.1-1 0.1-1 0.1-1 0.1-1 0.09-0.9
Kippen Sie Geschwindigkeit U/min 2 0,9 0,8 0,5 0,4
Rotationsleistungsstärke Kilowatt 0,06 0,37 0,37 0,75 1,1
Kippen Sie Leistungsstärke Kilowatt 0,18 0,37 0,55 1,1 1,5
Maximaler Rotationsdurchmesser des Werkstückes in 90° Millimeter 600 1000 1500 1570 1900
Mit Erde bedecken von Amperen A 1000 1000 1000 1000 1000
Großrechnerlänge Millimeter 740 930 1200 1400 1700
Großrechnerhöhe Millimeter 420 700 900 1000 1200
Großrechnerbreite Millimeter 527 820 800 1000 1200
Stromversorgung 380V 50HZ 3P oder maßgeschneidertes
Sind oben unsere Standardmodelle und Parameter, und es kann auf Anfrage entworfen sein und hergestellt werden.











































*We behalten sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.



3. Hauptmerkmale



Die Standardmodelle unserer herkömmlichen schweißenden Drehstellwerke haben die folgenden Eigenschaften:

  • Freie Stellung, robust alle Stahlherstellung;
  • Variable Geschwindigkeitstabellenrotation gesteuert durch Inverter;
  • Motor mit Bremse;
  • Völlig maschinell bearbeitete Drehscheibe von verschiedenen Größen mit dem Zentrieren von Nuten und von T-Schlitzen;
  • Strahlenenbehandlung zu den schweißenden Hauptteilen vor Malerei;
  • Alle Bewegungsteile haben Schmiersystem;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Handanhänger mit Forward&Reverse-Rotation, Neigung UP&DOWN und Geschwindigkeitspotentiometer arestandard;
  • Leistungsfähige eingebaute Erdung;
  • Kranöse auf der Basis des Rollenbetts;
  • Fußschalter (Anmerkung: für HB20 ist Fußpedal eine Wahl.);
  • Standardfarbe:



Zusatzeinrichtungen:



  • Quadratischer Worktable;
  • Erweiterungsarme;

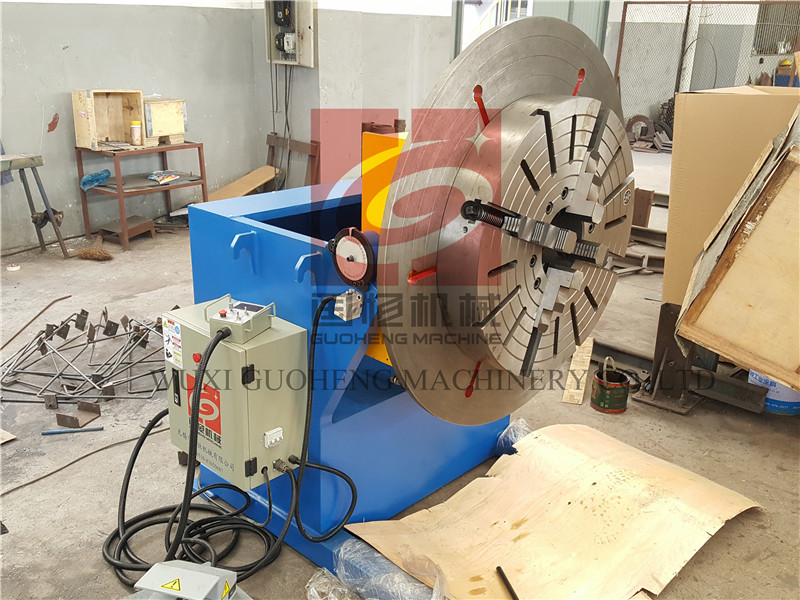

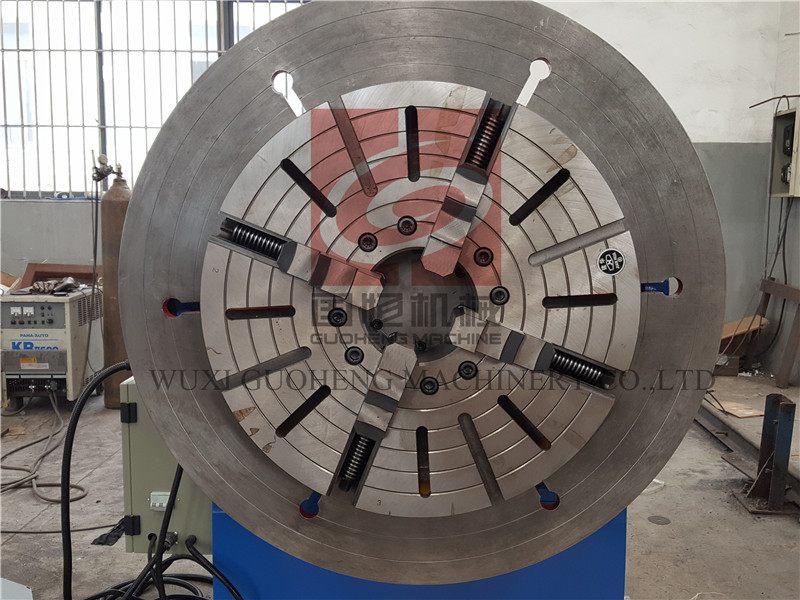

  • Zusätze des umfangreichen Systems wie Dreikieferklemmen;
  • Schnittstelle zur integralen Steuerung mit schweißendem column&boom;



4. Versorgungsstrecke



  • Schweißendes Stellwerk (einschließlich Maschinenrahmen, Worktable, usw.) 1set
  • Elektrisches Kontrollsystem [einschließlich 1-teiliges des elektrischen Schaltschrankes, 1-teilig vom Fernbediengerät und vom Pedal mit Kabel jede 6m (kein Fußpedal für HB20)] 1set
  • Technische Dokumente (mit manuellem Buch, Übereinstimmungszertifikat, Ladeliste, usw.) 1set



5. Bezugszeichnung



Herkömmliches schweißendes automatisches SKF Herumdrehendrehlager der Stellwerk-





  • ISO9000&CE bestätigte;
  • Berufs- und erfahrenes Ingenieurteam, zum des modernen Entwurfs über Struktur sicherzustellen und elektrisch;
  • Erfahren und Facharbeiter, um sich für jeden Arbeitsablauf vom Material, das, Schweißen zu interessieren, reibend zum Schluss schneidet
  • Versammlung und Prüfung, zum der hohen Maschinenqualität sicherzustellen;
  • Berufs- und erfahren das Kundendienstteam, zum schnelles und satisfiedinstallation zu garantieren,
  • Beauftragung oder Service;
  • Optimale Materialien und Outsourcinge, zum der besten Leistung sicherzustellen;
  • Beauftragung und Prüfung vor Lieferung;
  • Betriebsaufsicht wird angeregt;
