MAG Column And Boom Manipulator 400KG zu 600KG für chemische Industrie
1set
MOQ
Negotiable
Preis
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: weldsuccess
Zertifizierung: CE, ISO9000
Modellnummer: HCJ-Reihe
Soem: Annehmbar
Markieren:

MAG Boom Manipulator

,

Manipulator des Boom-400KG

,

Spalte 600KG u. Boommanipulator

Zahlung und Versand AGB
Verpackung Informationen: Mainframe nackt im Behälter und in elektrischem Steuerteil verpackt in der Sperrholzkiste dann im Be
Lieferzeit: 30days
Zahlungsbedingungen: TT/LC
Versorgungsmaterial-Fähigkeit: 10sets/month
Preisbedingungen: UHRKETTE (Shanghai) oder CIF (genannt Hafen)
Technische Daten
Produkt-Beschreibung

Spalte u. Boom-schweißender Manipulator





Schnelle Details



  • Ultra Hochleistungsart mit Boomendenlast bis zu 400KG zu 600KG;
  • Dort Art drei von Strukturen: örtlich festgelegt, örtlich festgelegt mit Rotation und Beweglichem mit Rotation;
  • Motorisierter Querfeineinstellungsanschlag des schiebers 100*100mm zu schweißendem Gewehr;
  • Spalten-und Boom-Manipulatoren können verwirklichen, dass automatisches Schweißen mit SÄGE-, Mag- und TIG-Schweißenssystemen inkorporieren;
  • Weitgehend zugetroffen im Druckbehälter, in der Metallurgie, in der Energie, in der chemischen Industrie, im Windturm, im Rohrleitungssystem und in anderen Linien



1. Einleitung



Steht das column&Boom schweißt Manipulatoren von Guoheng heraus nicht nur für Innovation im Entwurf und in der Fertigungsqualität, aber auch für Zuverlässigkeit und Robustheit. Es kann verwirklichen, dass automatisches Schweißen mit SÄGE-, Mag- und TIG-Schweißensystemen inkorporieren, und weitgehend zugetroffen im Druckbehälter, in der Metallurgie, in der Energie, in der chemischen Industrie, im Windturm, in friedlichem System und in anderen Linien.

Entsprechend Boomendentragfähigkeit wird es in Revierdienst (LHQ), mittlere Aufgabe (LHZ), harte Beanspruchung (LHW) und ultra Hochleistungs unterteilt (HCJ).

Sind unten die Hauptparameter unseres ultra schweißenden column&boom Hochleistungsmanipulator. Wir stellen auch maßgeschneiderte schweißende column&boom Manipulatoren entsprechend Ihren speziellen Anforderungen zur Verfügung.



2. Hauptparameter



Modell

HCJ5*5

HCJ6*6

HCJ7*7

HCJ8*8

Spaltenanschlag Millimeter

6000

7000

7000

8000

Boomanschlag Millimeter

6000

7000

7000

8000

Boomaufzuggeschwindigkeit mm/min

1650

BoomFahrgeschwindigkeit mm/min

50-1000 (VFD)

Maximale Boomendenlast Kilogramm

600

500

400

Boomreisegetriebe

Gang- und Gestellpaare

Boomaufzuggetriebe

Ketten- und Kettenradpaare

Motorisierte Schiebereinheit Millimeter

Auf und ab Strecke

100

LINKE und RECHTE Strecke

100

Minimaler Abstand zwischen Boom Unterseite und Schienenoberfläche

1290 (Bewegen und Rotation)

1210 (stationär und Rotation)

Spaltenrotation

Winkel

±180°

Geschwindigkeit U/min

0.17rpm oder durch Handbuch

BoogieFahrgeschwindigkeit mm/min

2000

Innere Schienenspanne Millimeter der Boogie

2500

Stromversorgung

380V 50HZ 3P oder maßgeschneidertes

Sind oben unsere Standardmodelle und Parameter, und es kann auf Anfrage entworfen sein und hergestellt werden.


* wir behalten uns das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.



3. Hauptmerkmale



Die Standardmodelle unserer schweißenden column&boom Manipulatoren haben die folgenden Eigenschaften:

  • Robust alle Stahlherstellung; Die Maschine, die mit Zugangsleiter, Kreuzbrücke an zum Gehweg ausgerüstet wurde, passte Gesamtlänge des Booms, die Plattform des Schweißers am Ende des Booms zusammen mit dem Sitz des Betreibers;
  • ±180°-Grad-Spaltenrotation mit doppelter Bremsanlage (Bewegungsbremse und -handbuch, die zuschließen) in irgendeiner Position;
  • Variabler Geschwindigkeitsboom gesteuert durch Inverter;
  • Boomaufzug durch Getriebemotorzahnstangenantrieb mit Bremse;
  • Aufzug und Quer-Antrieb angebracht am Sattel, der für die einfache Zugangsinstandhaltung und -wartung bereitstellt;
  • Maschinen widersprechen völlig ausgeglichenes durch das interne Gewicht der Spalte, angeschlossen an den Sattel durch Hochleistungskette;
  • Anti-Fallgerät bietet Sicherheitseigenschaft an;
  • Breite Extrarollen und einzigartige slideways die minimale Ablenkungsüberquerung sicherstellen;
  • Innovative maschinell bearbeitete „Rechteck“ Weisen zur Spalte garantieren, dass der Boomsattel sich glatt ohne Erschütterung bewegt. Dieses verringert Abnutzung.
  • Motorisierte Querschiebereinheit, zum der schweißenden Hauptanpassung zu erleichtern;
  • Es gibt sichere Leiter hinter der Spalte für Wartung der Ausrüstung;
  • Begrenzungsschalter für Boomreise und -aufzug;
  • Strahlenenbehandlung zu den schweißenden Hauptteilen vor Malerei;
  • Alle Bewegungsteile haben Schmiersystem;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Hand hängend;
  • Kranöse auf Spalte;
  • Standardfarbe:



Zusatzeinrichtungen:



  • Schweißendes System: Amerikaner Lincoln DC-1000, NA-3S oder chinesische Marke oder auf Anfrage;
  • Schmelzen Sie die Fütterung und Recovery-System;
  • Schnittstelle zur integralen Steuerung mit den schweißenden Rollenbetten oder schweißenden Stellwerken, zum der Mitte automatischen Schweißens zu bilden;





4. Versorgungsstrecke



  • Schweißender column&boom Manipulator                                     1set
  • Elektrisches Kontrollsystem (einschließlich 1-teiliges des elektrischen Schaltschrankes, 1-teilig vom Fernbediengerät mit Kabel 12m)                                  1set
  • Technische Dokumente (mit manuellem Buch, Übereinstimmungszertifikat, Ladeliste, usw.)                                                                         1set

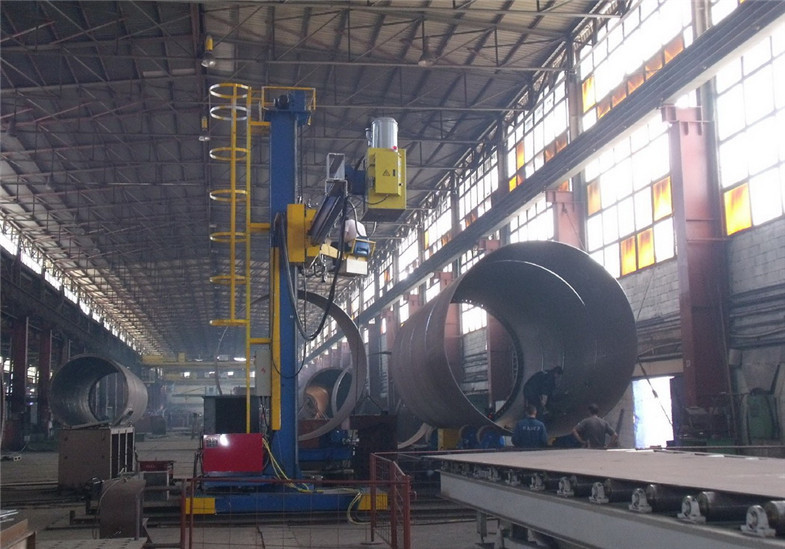

5. Bezugsfoto



MAG Column And Boom Manipulator 400KG zu 600KG für chemische Industrie 0



6. Relativer Vorteil



  • ISO9000&CE bestätigte;
  • Berufs- und erfahrenes Ingenieurteam, zum des modernen Entwurfs über Struktur sicherzustellen und elektrisch;
  • Erfahren und Facharbeiter, um sich für jeden Arbeitsablauf vom Material zu interessieren, das, um hohe Maschinenqualität sicherzustellen schneidet, schweißt, reibt zur Endmontage und prüft;
  • Berufs- und erfahren das Kundendienstteam, zum der schnellen und erfüllten Installation, der Beauftragung oder des Services zu garantieren;
  • Optimale Materialien und Outsourcinge, zum der besten Leistung sicherzustellen;
  • Beauftragung und Prüfung vor Lieferung;
  • Betriebsaufsicht wird angeregt;
