Bock-Hohlkasten-schweißende Fertigungsstraße-Hochleistungsschiene 38KG/m
Schnelle Details
1. Einleitung
Diese Maschine wird für den Zusammenbau des U-beam&Box-Strahls benutzt. Setzen Sie die Platten an der Klammer mit zusätzlichem Zentriergerät. Motorantriebbock zu reisen; und der obere Pressezylinder und Seitendie pressezylinderpresse die Platten, zum der Versammlung und des Heftschweißens zu beenden.
2. Hauptparameter
Modell | UBZ12 | UBZ15 |
Passende Werkstückgröße (Millimeter) | 300-1200 | 300-1500 |
Werkstückstärke (Millimeter) | ≦80 | ≦80 |
Maximale Tragfähigkeit (T) | 20 | 20 |
BockFahrgeschwindigkeit (m/min) | 4/6 (doppelte Geschwindigkeit) | 4/6 (doppelte Geschwindigkeit) |
Hydrauliksystemdruck (MPa) | 16 | 16 |
Maximaler Druck Seitenzylinders (T) | 15 | 15 |
Maximaler Druck oberen Zylinders (T) | 30 | 30 |
Stromversorgung | AC380V, 50HZ, 3P oder maßgeschneidertes | |
Sind oben unsere Standardmodelle und Parameter, und es kann auf Anfrage entworfen sein und hergestellt werden. |
3. Funktionsprinzip
Die Maschine wird hauptsächlich für U-Strahln- und Hohlträgerversammlung während der Produktion von u-Strahl/von Hohlträgerbucht benutzt. Werkstück wird auf den Förderer mit behilflicher Ausrichtungseinheit gesetzt. Motorantriebbock in Arbeitsbereich. Mit Untenanschlagzylinder und Seitenanschlagzylinder auf dem Reisebock, werden das Netz und der Flansch des Werkstückes gedrückt, und punktgeschweißt wird am gepressten Abschnitt durchgeführt. Über Reise des Bocks, punktschweißen Handbuch wird durchgeführt entlang der Gesamtstrecke des Werkstückes.
4. Hauptmerkmale
Die Standardmodelle unserer U-beam&Box-Strahlnversammlungsmaschinen haben die folgenden Eigenschaften:

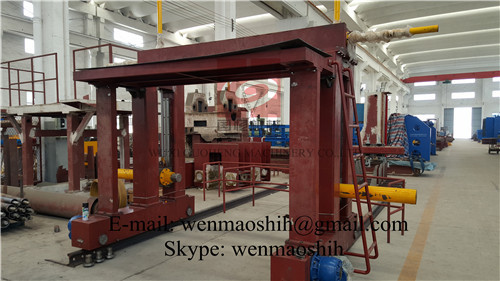

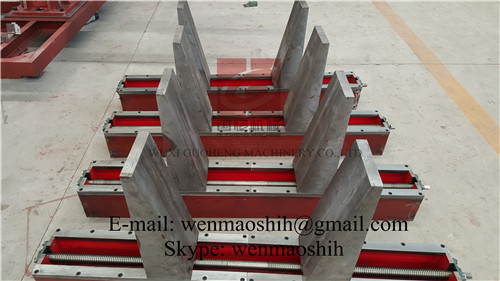

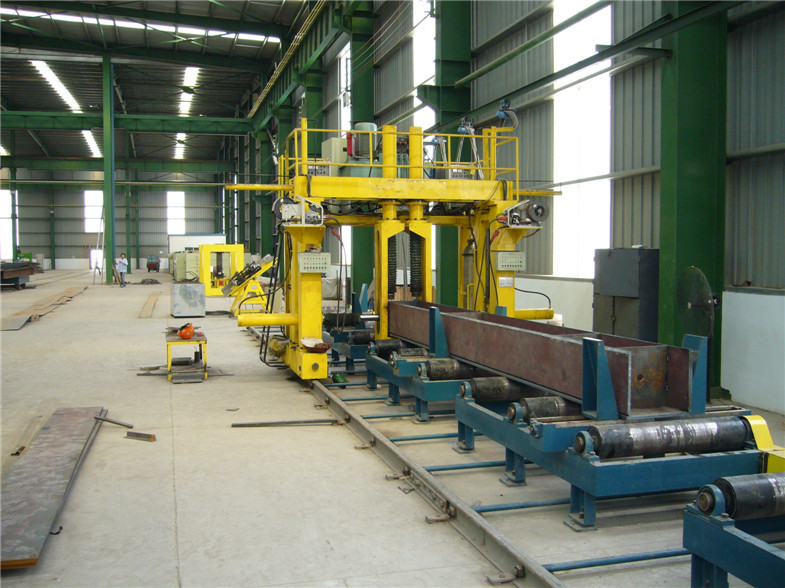

5. Bezugsfoto
6. Relativer Vorteil
