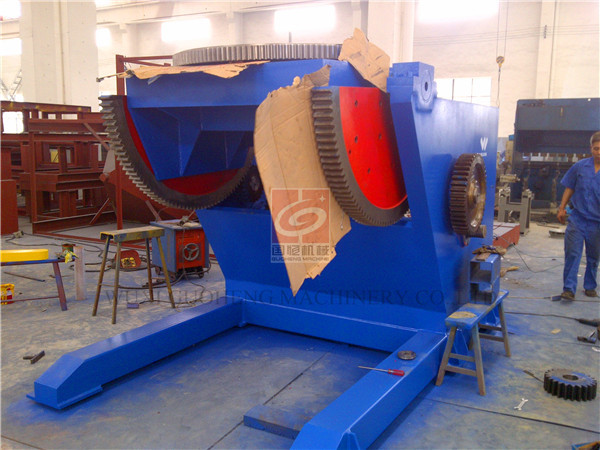

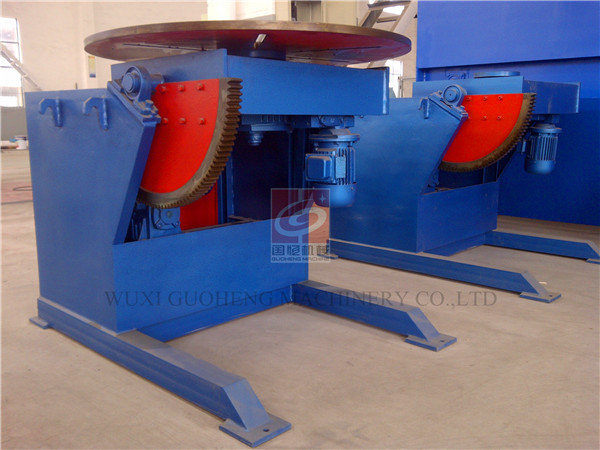

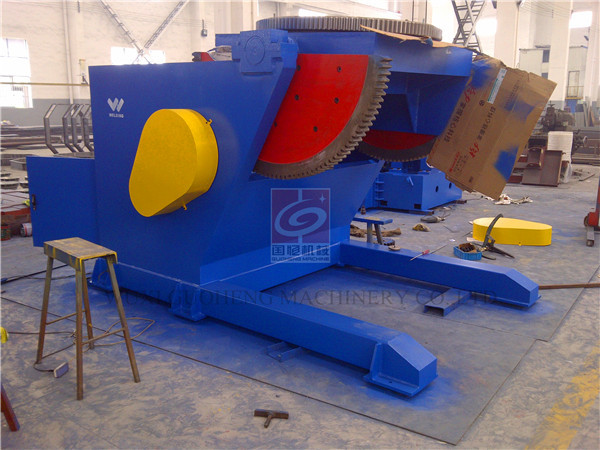

Industrie-schweißende Stellwerk-Maschine, Stellwerk der Drehscheiben-5T
1set
MOQ
Negotiable
Preis
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: weldsuccess
Zertifizierung: CE
Modellnummer: HB200
Markieren:

schweißende Stellwerkmaschine

,

schweißende Maschine des Stellwerks 5T

,

Drehscheibenstellwerk

Zahlung und Versand AGB
Verpackung Informationen: Seetaugliche Verpackung
Lieferzeit: 20days;
Zahlungsbedingungen: TT; LC
Versorgungsmaterial-Fähigkeit: 15sets/month
Technische Daten
Produkt-Beschreibung

Industrie-Rohr-Drehschweißens-Stellwerke, die Drehentabelle schweißen



Schnelle Details



  • Herkömmliche schweißende Drehstellwerke haben allgemeine Anwendungen im Handbuch und im automatischen Schweißen von Umfangsnähten und in der genauen Positionierung von Werkstücken;
  • Freie Stellung, robust alle Stahlherstellung;
  • Völlig maschinell bearbeitete Drehscheibe von verschiedenen Größen mit dem Zentrieren von Nuten und von T-Schlitzen;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Die Hand, die mit Forward&Reverse-Rotation hängend sind, die Neigung UP&DOWN und der Geschwindigkeitspotentiometer sind Standard;



1. Einleitung



Herkömmliche schweißende Drehstellwerke sind für Höchstlaste von 5,000KG zu 20,000KG haben allgemeine Anwendungen im Handbuch und im automatischen Schweißen von Umfangsnähten und in der genauen Positionierung von Werkstücken bestimmt, und weitgehend zugetroffen im Druckbehälter, in der Metallurgie, in der Energie, in der chemischen Industrie, im Metallbau und in anderen Linien.

Wir stellen auch maßgeschneiderte schweißende Drehstellwerke entsprechend Ihren speziellen Anforderungen zur Verfügung.



2. Hauptparameter



Modell HB50 HB100 HB150 HB200
Maximale ladende Kilogramm 5.000 10.000 15.000 20.000
Bewertete Exzentrizität Millimeter 250 200 200 200
Bewerteter Schwerpunkt Millimeter 400 630 630 630
Worktabledurchmesser Millimeter Φ1600 Φ2000 Φ2200 Φ2500
Neigungswinkel 0°~120° 0°~120° 0°~120° 0°~120°
Umdrehungsgeschwindigkeit U/min 0.07-0.7 0.06-0.6 0.05-0.5 0.05-0.5
Kippen Sie Geschwindigkeit U/min 0,15 0,14 0,14 0,14
Rotationsleistungsstärke Kilowatt 2,2 3 4 5,5
Kippen Sie Leistungsstärke Kilowatt 3 4 5,5 7,5
Maximaler Rotationsdurchmesser des Werkstückes in 90° Millimeter 2750 3100 3400 3400
Mit Erde bedecken von Amperen A 1000 1000 1000 1000
Großrechnerlänge Millimeter 2400 2900 3500 3500
Großrechnerhöhe Millimeter 1676 1920 2180 2190
Großrechnerbreite Millimeter 1790 2195 2282 2500
Stromversorgung 380V 50HZ 3P oder maßgeschneidertes
Sind oben unsere Standardmodelle und Parameter, und es kann auf Anfrage entworfen sein und hergestellt werden.

*We behalten sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.



3. Hauptmerkmale



Die Standardmodelle unserer herkömmlichen schweißenden Drehstellwerke haben die folgenden Eigenschaften:

  • Freie Stellung, robust alle Stahlherstellung;
  • Variable Geschwindigkeitstabellenrotation gesteuert durch Inverter;
  • Motor mit Bremse;
  • Völlig maschinell bearbeitete Drehscheibe von verschiedenen Größen mit dem Zentrieren von Nuten und von T-Schlitzen;
  • Strahlenenbehandlung zu den schweißenden Hauptteilen vor Malerei;
  • Alle Bewegungsteile haben Schmiersystem;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Die Hand, die mit Forward&Reverse-Rotation hängend sind, die Neigung UP&DOWN und der Geschwindigkeitspotentiometer sind Standard;
  • Leistungsfähige eingebaute Erdung;
  • Kranöse auf der Basis des Rollenbetts;
  • Standardfarbe:



Zusatzeinrichtungen:



  • Quadratischer Worktable;
  • Erweiterungsarme;
  • Zusätze des umfangreichen Systems wie Dreikieferklemmen;
  • Fußschalter;
  • Schnittstelle zur integralen Steuerung mit schweißendem column&boom;



4. Versorgungsstrecke



  • Schweißendes Stellwerk (einschließlich Maschinenrahmen, Worktable, usw.) 1set
  • Elektrisches Kontrollsystem (einschließlich 1-teiliges des elektrischen Schaltschrankes, 1-teilig vom Fernbediengerät und vom Fußpedal mit Kabel 6m] 1set
  • Technische Dokumente (mit manuellem Buch, Übereinstimmungszertifikat, Ladeliste, usw.) 1set



5. Bezugszeichnung



Herkömmliche automatische kippende schweißende Drehstellwerke 5000KG - 20000KG
