Brücken-Platten-automatische schweißende Linie, U Rib Assembling Machine, U Rib Automatic Welding Machine

Schnelle Details

• Die Ausrüstung hauptsächlich benutzt für den U-Rippenzusammenbau der Brücke-Gesichtsplatte;
• Zwei Sätze Wechselstrom-Motoren über Reduzierer fahren den Bockrahmen, der auf die Schiene reist;
• 5sets des Versammlungskopfes;

1. Einleitung

Mit der in zunehmendem Maße Entwicklung des großen Stahlkonstruktionsbrückenprojektes, wächst Bedeutung auf automatischer Herstellung der U-Rippe Tag für Tag wegen der großen Nachfrage und der hohen Anforderungen über Produktivität und schweißende Qualität. Unsere Firma stellt verschiedene Brückengesichts-Herstellungsausrüstungen für inländische staatliche Unternehmen als Shanghai ZMPC, Jiangnan-Verschiffen Co und andere Stahlkonstruktionshersteller der Brücke in China zur Verfügung. Wir haben vorteilhafte Kommentare von unseren Kunden gewonnen.

2. Hauptanwendung und passende Strecke

• Die Ausrüstung hauptsächlich benutzt für den U-Rippenzusammenbau der Brücke-Gesichtsplatte. Das Werkstück wird auf den Versammlung Worktable gesetzt, sind die U-Rippenplatten in Position gebracht durch manuelle Linie Markierung einleitendes und drückten dann die U-Rippenplatten fest durch Ölzylinder für Punktschweissen.

• Passende Strecke:

Frontplattenbreite: 4000mm;
Abstand zwischen U-Rippen: 500-800mm;
Werkstücklänge: 15000mm;

3. Hauptspezifikationen und Parameter

• Schienenspanne: 5000mm;
• Quantität des Versammlungskopfes: 5sets;
• Aufzuganschlag des Versammlungskopfes: 200mm;
• Bewegende Geschwindigkeit des Bocks: 5m/min;
• Energie des Bocks: 2.2kW;
• Druck des Hydrauliksystems: 9MPa;
• Maximaler Druck von einzylindrigem: 1.5T;


4. Detail-Beschreibungen

• Bock ist der Rahmen der Maschine, die anderen Teile sind installiert auf den Bockrahmen. Die Funktionen des Bockrahmens sind hauptsächlich für die Unterstützung der in Verbindung stehenden Teile und nehmend reisen die Teile mit der schweißenden Geschwindigkeit. Das abwärts gerichtete des Bockrahmens hat reisenden Strahl zwei. Zwei Sätze Wechselstrom-Motoren über Reduzierer fahren den Bockrahmen, der auf die Schiene reist. Zwei Paare von Rädern sind gegen die Schienenseite mager, die stetig, hält zu reisen. Beide Seiten des reisenden Endenstrahls werden mit Bahngriffgerät ausgerüstet, die sicherstellen, dass die Maschine nicht von der Schiene wegen des zu großen Drucks während des Werkstückes abweichen kann, das Prozess festklemmt. Der hydraulische Pumpstations- und Verteilerkasten und so weiter, werden auf der Plattform des Bockrahmens geputtet, die zusammen mit der Maschine sich bewegen.

• Unter den Wagen wird es mit Lattenpegel, der den Abstand zwischen fünf Versammlungsköpfen direkt zeigen kann, und bequem, für den unterschiedlichen Raum zwischen U-Rippen und der Breite der Platte zu entsprechen ausgerüstet.

• Elektrisches Kontrollsystem besteht einem Schaltschrank und aus sechs Operationskästen. Der Schaltschrank ist auf den Bockrahmen installiert, wird einer der Operationskästen auf der vorderen Spalte des Bockrahmens geregelt, und die anderen Kästen mit fünf Operationen werden auf dem Versammlungshauptgerät geregelt. Alle Bewegungen können durch die Kontrollen des Operationskastens verwirklicht werden.

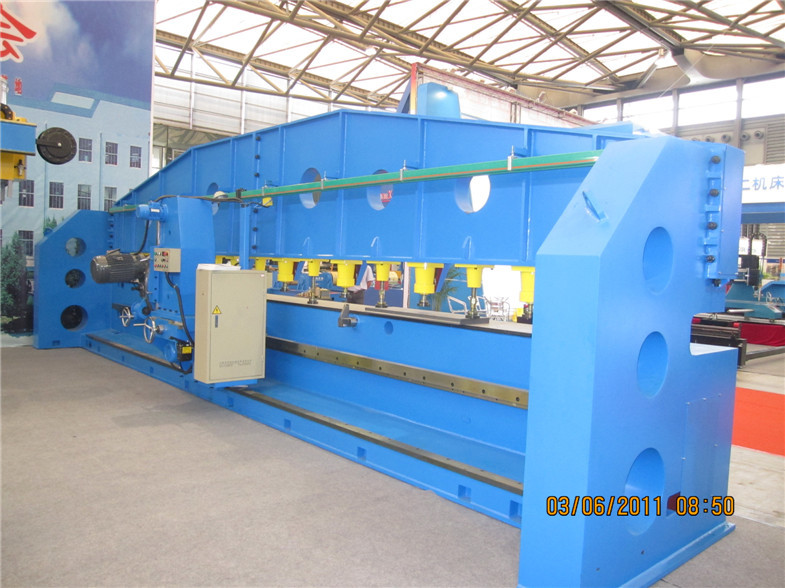

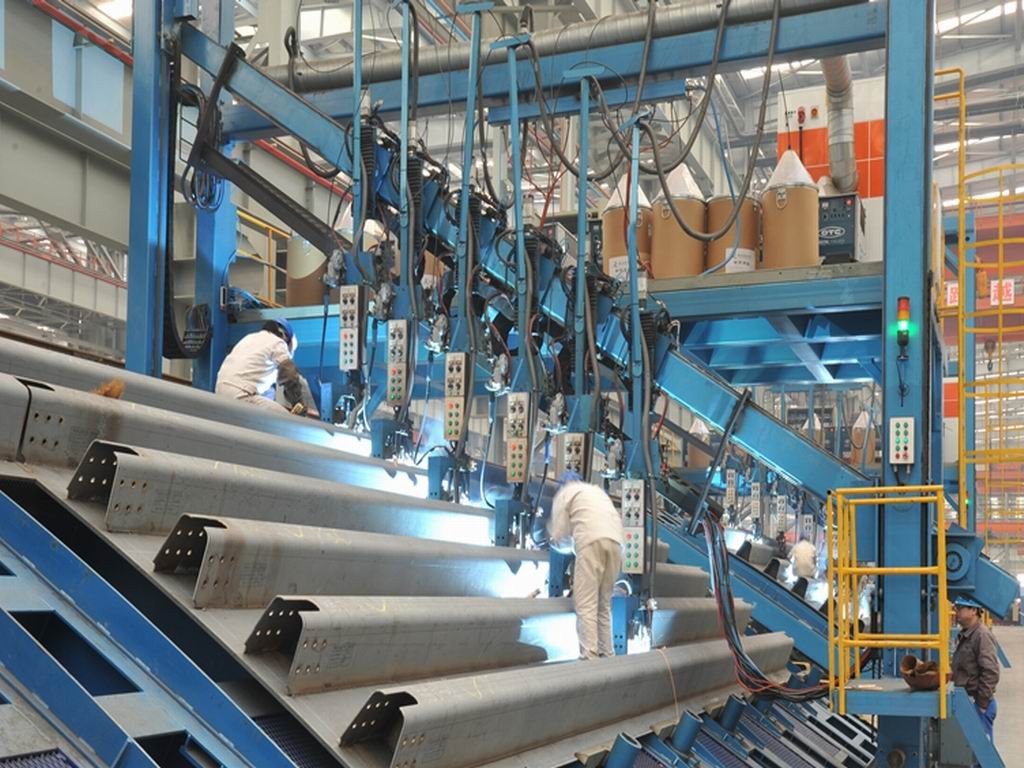

5. Bezugsfoto

6. Relativer Vorteil

• ISO9000&CE bestätigte;
• Internationale Garantie;
• Pünktliche Lieferung;
• Berufs- und erfahrenes Ingenieurteam, zum des modernen Entwurfs über Struktur sicherzustellen und elektrisch;
• Erfahren und Facharbeiter, um sich für jeden Arbeitsablauf vom Material zu interessieren, das, um hohe Maschinenqualität sicherzustellen schneidet, schweißt, reibt zur Endmontage und prüft;
• Berufs- und erfahren das Kundendienstteam, zum der schnellen und erfüllten Installation, der Beauftragung oder des Services zu garantieren;
• Optimale Materialien und Outsourcinge, zum der besten Leistung sicherzustellen;
• Beauftragung und Prüfung vor Lieferung;
• Betriebsaufsicht wird angeregt;
