0.2-2m/Min VFD H Strahln-Schweißens-Linie für Versammlung/Elektron

Integrale h-Strahln-Schweißens-Linie für Versammlung, Elektronenstrahl-Schweißer

Schnelle Details

• „Die automatische Strahln-Schweißens-Linie“, zwei Köpfe versenkte Lichtbogenschweißenlinien für Vollwandträger T/I.
• 2sets des Amerikaners Lincon DC-1000, NA-3S SAH schweißendes System, um gutes sicherzustellen, Qualität schweißend;
• Japan Mitsubishi PLC-Prüfer;
• Hydraulische Art Postendeformationsgerät, zum des Strahls geradezurichten;
• Der Strahl wird in die Maschine eingezogen und beide Seiten des Strahls werden gleichzeitig geschweißt.
• Sparen Sie Raum und sparen Sie Werkstatt; verkürzen Sie die Produktionszeit und verbessern Sie die Leistungsfähigkeit;
• Sparen die Investition der Kranausrüstung und -betreibers;

2. Hauptparameter

*We behalten sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.

3. Einleitung

H-Strahlnkombinationsarbeitsplatz wird für H-Strahl oder T-Strahlnversammlung, Schweißen und Geraderichten benutzt. Er zentralisiert die Versammlung und schweißt und richtet Funktionen auf einer Maschine, die Raum spart gerade und spart Werkstatt. Verringern Sie Arbeitsflüsse: verkürzen Sie die Produktionszeit und verbessern Sie die Leistungsfähigkeit. Sparen die Investition der Kranausrüstung und -betreibers.

• Diese Maschinen sind speziell für die Fertigung von geschweißten „t-“ und Doppelt„T“ Vollwandträgern mit parallelem oder konvergierendem Flansch bestimmt.
• Sie ermöglichen dem Schweißen, auf Einzelteilen durchgeführt zu werden mit dem Netz, das vertikal gelegen ist und ohne irgendeinen Bedarf an der Befestigung.
• Die Befestigung wird nur an der Spitze angefordert, um den richtigen Winkel zwischen dem Netz und dem Flansch zu erreichen.
• Wenn doppelte „t-“ Strahlen hergestellt werden, sobald der erste Flansch geschweißt worden ist, wird der Strahl vorbei leicht geschlagen und rückgewirkt in die Einheit noch einmal.
• Diese Maschine ist zum Schweißen von symmetrischen und unsymmetrischen Strahlen ohne den Bedarf an der Befestigung fähig;
• Ein Flanschnachdeformationsgerät, das am Maschinenausgang angebracht wird, ermöglicht der Maschine, jede mögliche Flanschdeformation zu entschädigen, resultierend aus dem Schweißverfahren.
• Dieses Gerät ist leicht justierbar, verschiedene Flanschmaße und eine Vielzahl von verschiedenen verformbaren Stärken bis zu einem Maximum von 40 Millimeter an der maximalen Breite zu behandeln.
• Die schweißende Linie kann mit einem Steuer-PLC von Mitsubishi ausgerüstet werden.

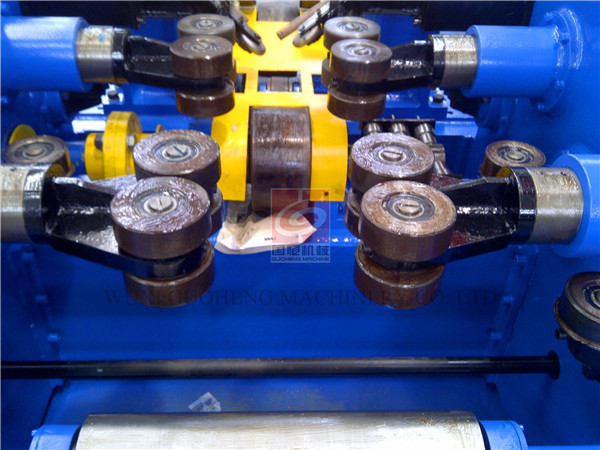

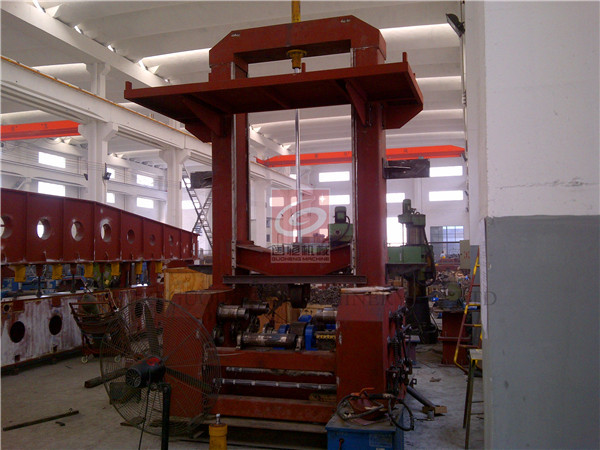

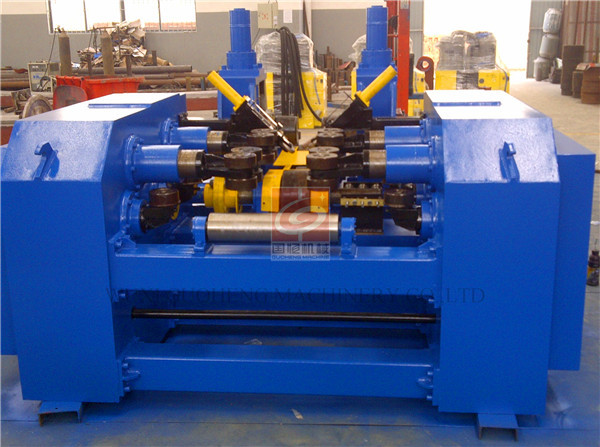

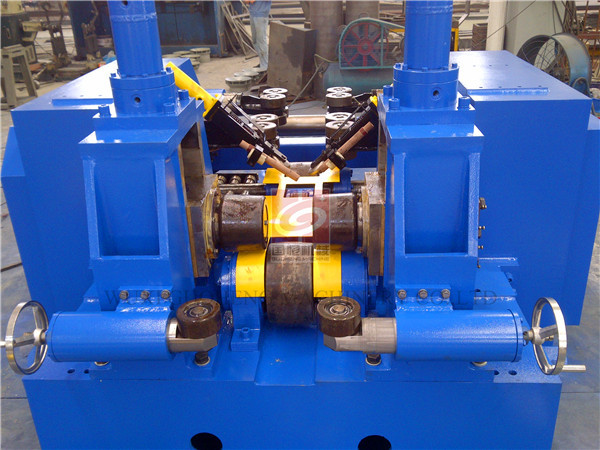

4. Bezugsfotos
