Blaue Wechselstrom-Präzisions-schweißende Drehstellwerke 5000KG - 20000KG
1set
MOQ
Negotiable
Preis
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: weldsuccess
Zertifizierung: CE, ISO9000
Modellnummer: HB-Reihe
Soem: Annehmbar
Markieren:

Schweißende Drehstellwerke 5000KG

,

Wechselstrom-Präzision schweißende Drehstellwerke

,

Präzisionsschweißensstellwerk Wechselstrom-20000KG

Zahlung und Versand AGB
Verpackung Informationen: Mainframe nackt im Behälter und in elektrischem Steuerteil verpackt in der Sperrholzkiste dann im Be
Lieferzeit: 30days
Zahlungsbedingungen: TT/LC
Versorgungsmaterial-Fähigkeit: 20 sätze/monat
Preisbedingungen: UHRKETTE (Shanghai) oder CIF (genannt Hafen)
Technische Daten
Produkt-Beschreibung

Automatische kippende schweißende Drehstellwerke 5000KG - 20000KG







Schnelle Details



  • Herkömmliche schweißende Drehstellwerke haben allgemeine Anwendungen im Handbuch und im automatischen Schweißen von Umfangsnähten und in der genauen Positionierung von Werkstücken;
  • Freie Stellung, robust alle Stahlherstellung;
  • Völlig maschinell bearbeitete Drehscheibe von verschiedenen Größen mit dem Zentrieren von Nuten und von T-Schlitzen;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Handanhänger mit Forward&Reverse-Rotation, Neigung UP&DOWN und Geschwindigkeitspotentiometer sind- Standard;



1. Einleitung



Herkömmliche schweißende Drehstellwerke sind für Höchstlaste von 5,000KG zu 20,000KG haben allgemeine Anwendungen im Handbuch und im automatischen Schweißen von Umfangsnähten und in der genauen Positionierung von Werkstücken bestimmt, und weitgehend zugetroffen im Druckbehälter, in der Metallurgie, in der Energie, in der chemischen Industrie, im Metallbau und in anderen Linien.

Wir stellen auch maßgeschneiderte schweißende Drehstellwerke entsprechend Ihren speziellen Anforderungen zur Verfügung.



2. Hauptparameter



Modell

HB50

HB100

HB150

HB200

Maximale ladende Kilogramm

5.000

10.000

15.000

20.000

Bewertete Exzentrizität Millimeter

250

200

200

200

Bewerteter Schwerpunkt Millimeter

400

630

630

630

Worktabledurchmesser Millimeter

Φ1600

Φ2000

Φ2200

Φ2500

Neigungswinkel

0°~120°

0°~120°

0°~120°

0°~120°

Umdrehungsgeschwindigkeit U/min

0.07-0.7

0.06-0.6

0.05-0.5

0.05-0.5

Kippen Sie Geschwindigkeit U/min

0,15

0,14

0,14

0,14

Rotationsleistungsstärke Kilowatt

2,2

3

4

5,5

Kippen Sie Leistungsstärke Kilowatt

3

4

5,5

7,5

Maximaler Rotationsdurchmesser des Werkstückes in 90° Millimeter

2750

3100

3400

3400

Mit Erde bedecken von Amperen A

1000

1000

1000

1000

Großrechnerlänge Millimeter

2400

2900

3500

3500

Großrechnerhöhe Millimeter

1676

1920

2180

2190

Großrechnerbreite Millimeter

1790

2195

2282

2500

Stromversorgung

380V 50HZ 3P oder maßgeschneidertes

Sind oben unsere Standardmodelle und Parameter, und es kann auf Anfrage entworfen sein und hergestellt werden.

*We behalten sich das Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.



3. Hauptmerkmale



Die Standardmodelle unserer herkömmlichen schweißenden Drehstellwerke haben die folgenden Eigenschaften:

  • Freie Stellung, robust alle Stahlherstellung;
  • Variable Geschwindigkeitstabellenrotation gesteuert durch Inverter;
  • Motor mit Bremse;
  • Völlig maschinell bearbeitete Drehscheibe von verschiedenen Größen mit dem Zentrieren von Nuten und von T-Schlitzen;
  • Strahlenenbehandlung zu den schweißenden Hauptteilen vor Malerei;
  • Alle Bewegungsteile haben Schmiersystem;
  • Elektrische hauptsächlichelemente sind ABB-/Siemensmarken;
  • Die Hand, die mit Forward&Reverse-Rotation hängend sind, die Neigung UP&DOWN und der Geschwindigkeitspotentiometer sind Standard;
  • Leistungsfähige eingebaute Erdung;
  • Kranöse auf der Basis des Rollenbetts;
  • Standardfarbe:



Zusatzeinrichtungen:



  • Quadratischer Worktable;
  • Erweiterungsarme;
  • Zusätze des umfangreichen Systems wie Dreikieferklemmen;
  • Fußschalter;
  • Schnittstelle zur integralen Steuerung mit schweißendem column&boom;



4. Versorgungsstrecke



  • Schweißendes Stellwerk (einschließlich Maschinenrahmen, Worktable, usw.)      1set
  • Elektrisches Kontrollsystem (einschließlich 1-teiliges des elektrischen Schaltschrankes, 1-teilig vom Fernbediengerät und vom Fußpedal mit Kabel 6m]        1set
  • Technische Dokumente (mit manuellem Buch, Übereinstimmungszertifikat, Ladeliste, usw.)                                                              1set



5. Bezugszeichnung



Blaue Wechselstrom-Präzisions-schweißende Drehstellwerke 5000KG - 20000KG 0

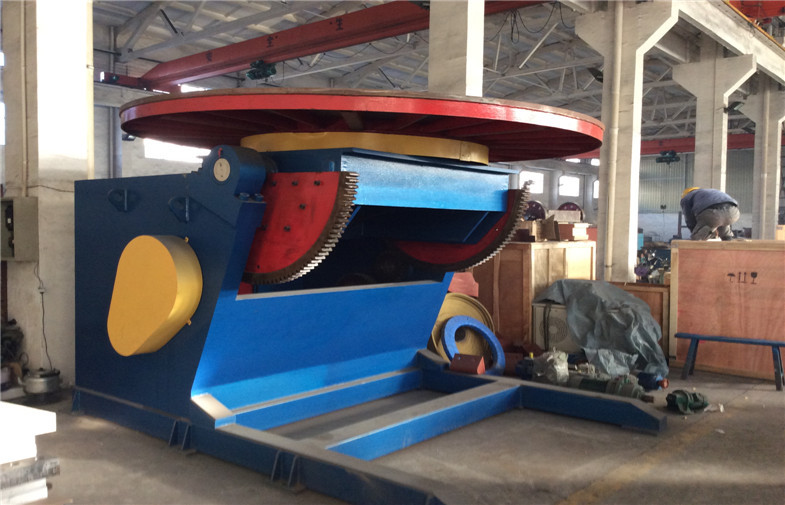

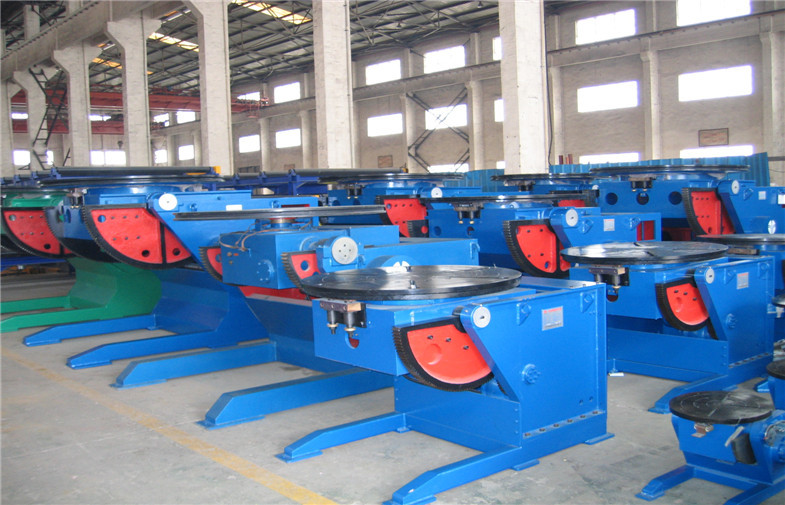

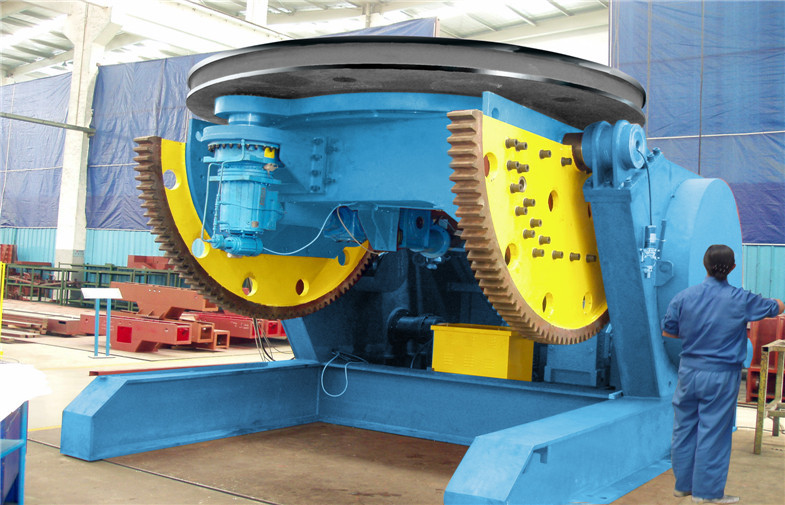

6. Bezugsfoto



Blaue Wechselstrom-Präzisions-schweißende Drehstellwerke 5000KG - 20000KG 1



7. Relativer Vorteil



  • ISO9000&CE bestätigte;
  • Berufs- und erfahrenes Ingenieurteam, zum des modernen Entwurfs über Struktur sicherzustellen und elektrisch;
  • Erfahren und Facharbeiter, um sich für jeden Arbeitsablauf vom Material zu interessieren, das, um hohe Maschinenqualität sicherzustellen schneidet, schweißt, reibt zur Endmontage und prüft;
  • Berufs- und erfahren das Kundendienstteam, zum der schnellen und erfüllten Installation, der Beauftragung oder des Services zu garantieren;
  • Optimale Materialien und Outsourcinge, zum der besten Leistung sicherzustellen;
  • Beauftragung und Prüfung vor Lieferung;
  • Betriebsaufsicht wird angeregt;
